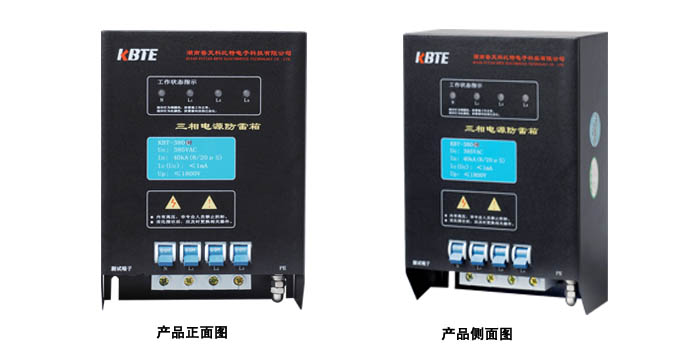

三相电源避雷设备

KBT-380C三相电源避雷设备通流容量20-40KA,适用于电源系统第三级防雷保护,已广泛应用于移动通信基站、微波通信站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、开关箱等各种重要...

产品用途KBT-380C三相电源避雷设备通流容量20-40KA,适用于电源系统第三级防雷保护,已广泛应用于移动通信基站、微波通信站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、开关箱等各种重要且易遭受雷击的设备。

产品特点:
  1.响应时间快:能在25us时间内快速响应,使电源线路上的过电压得到有效抑制,同时对地泄放能量,雷电过后自动恢复正常状态(高阻态);
  2.有保护电路:当防雷元件劣化或雷击损坏时,该相住回路自动脱离,同时,先指示灯亮(红),其它回路继续正常工作;
  3.采用钳位技术:为确保用户安全,可靠供电,应用新型钳位技术,当系统出现故障或防雷器动作时,确保各线间电位差保持不变;
  4.内部设有温控,限制电流,彻底避免火灾发生。
  5显示工作状态:防雷箱面板上有指示灯,指示防雷器的工作状态,绿灯亮表示防雷器工作正常,红灯亮表示防雷器该相已不能工作,需维修。
  6.通流容量大。
  7.安装简单、方便,无须特别维护。

技术参数:

名称
编号
型号
规格
持续工作电压
(V)
动作
电压(V)
通流容量
In(8/20)
KA
通流容量
In(10/350)
KA
保护水平
(V)
防护级别
计数器
外观尺寸
(mm)
三相电源避雷设备
8
KBT-380C
40
320
560
40
/
2400
第三级

200×145×76
9
20
20
/
2200


注意事项:
1.安装时必须断开电源,严禁带电操作,连接导线必须符合要求;
2.三相电源避雷设备在工作期间,应定期检测并查看状态指示灯是否正常;
3.当红灯亮时,表示该相防雷阻件已劣化或被雷击损坏,需要维修;
4.安装时,所有连接导线要求短、粗、直,并连接牢靠;
5.安装完后,合上自动断路器开关,检查工作状态是否正常;
6.用户单位制定防雷设施管理制度,并指定专人管理;
7.定期检查(测)三相电源避雷设备的工作情况,雷雨过后及时查看,
严禁已老化的三相电源避雷设备未经修复而继续使用。

安装方式:
三相电源避雷设备可采用悬挂方式固定在墙壁上。
